液晶拼接屏系统信号源设置方案简析

文章来源：博慈人气：发表时间：2019-10-22 16:28【小中大】

不论那一种显示设备，使用之前必然都必选要先经过系统信号源设置接入后才可正常使用；液晶拼接屏亦是如此。接下来，咱们便来了解一下关于液晶拼接屏的系统信号源操作方案。

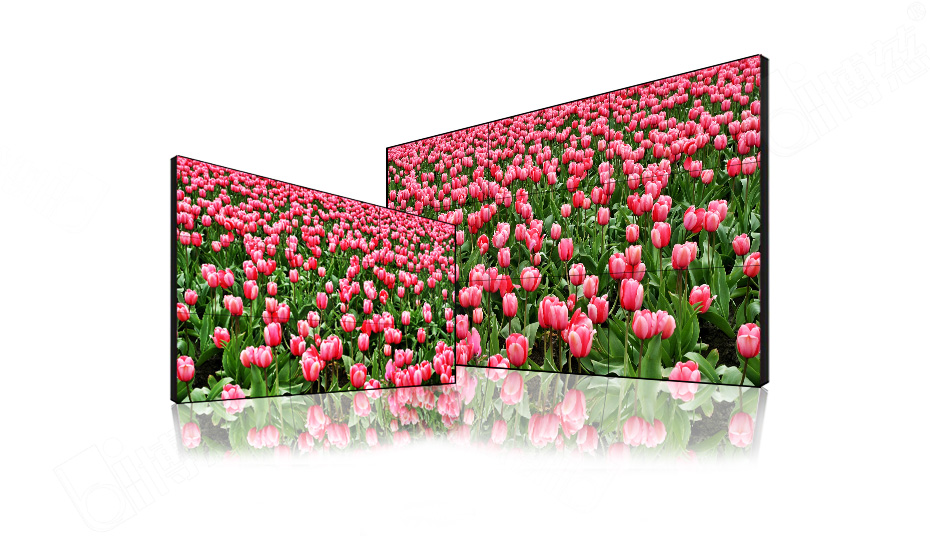

液晶拼接屏系统信号源设置方案简析

系统预案设置：
在液晶拼接屏显示幕墙上设置拼接预案，设置实际应用幕墙中的水平单元个数；如：
水平单元数：设置实际应用中液晶拼接屏幕墙中拼接墙水平的单元个数；
垂直单元数：设置实际应用中液晶拼接屏幕墙中拼接墙垂直的单元个数。
软件中串口设置：串口设置一般分为两种：大屏幕串口与矩阵串口（液晶拼接屏的系统中可接入多路串口，并可实现独个串口独立接入设置）；如：
在实际项目中只有一个串口，那就只需要设置大屏幕串口设置；
而在实际项目中需有多个串口，则矩阵就需要独立的串口设置。
如在进行幕墙颜色设置时，就直接在软件设置区选择设置项；点击幕墙颜色设置即可。
如需设置图像矩阵时，就单击软件设置项；并在其中选择并点击矩阵设置即可。

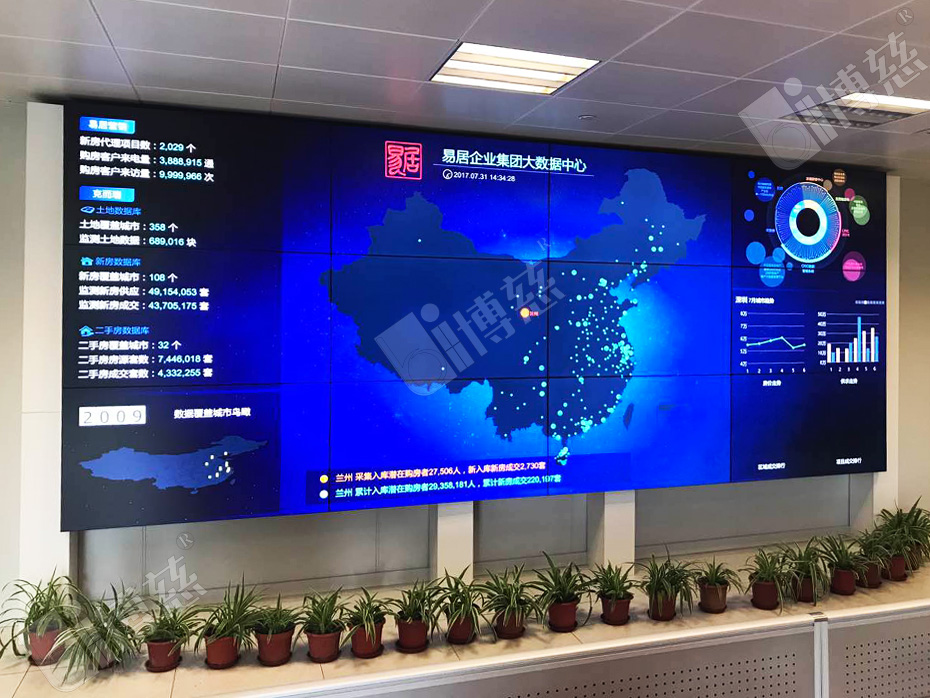

液晶拼接屏系统信号源设置方案简析

如在进行图像运行设置时，就可按照以下顺序进行设置：
1.根据其矩阵类型：选择AV、VGA、DVI就可以分别设置与其相对应的矩阵。
2.厂家型号设置：设置所使用矩阵的生产厂家的型号；
3.设置输入信号源的总数：在设置好的矩阵内输入端口总数；
4.设置设备地址：设置矩阵的串口命令地址；
5.设置命令延时时间：设置矩阵命令与拼接处理器命令的发送时间间隔。
6.设置矩阵输入名：更改矩阵输入名字；
7.输入通道设置：有AV1、AV2、VGA、DVI可分别设置对应到矩阵的输出端口；
8.取消对接：取消所有拼接盒的所选通道到矩阵输出端口的连接。
9.设置一对一的接入法：设置可自动恢复默认的一对一接入法；
10.设置连接示意图：使其显示所选通道当前拼接单元到矩阵输出端口的连接方式。
软件中的的矩阵设置步骤：
1. 选择要设置的矩阵类型（如：VGA、AV、DVI等）；
2. 设置矩阵厂家；
3. 设置矩阵类型或矩阵的输入端口总数；
4. 设置矩阵的地址（没有就不用设置）；
5. 选择拼接盒输入通道进行连接方法设置；
6. 设置连接方法：选择默认为一对一的接入法；并连续双击连接设置框对其进行逐个修改（一对一接入法：由矩阵的第一路输出接到拼接墙的第一个屏，而第二路输出接到拼接墙上的第二个屏，以此类推）；
7. 设置完成后，单击确认就完成了整个内置系统的设置。
以上，便是关于液晶拼接屏系统信号源设置方案简析，仅供参考。
