       BC-DP 系列拼接控制器是一款功能强大的高端图像处理设备,能够在多个显示终端上同时显示多个动态画面,主要用于大屏幕拼接显示环境,是系统的核心显示控制设备。

BC-DP系列拼接控制器

       BC-DP系列拼接控制器采用大规模FPGA 阵列式组合处理构架,全硬件设计,无CPU 和操作系统。控制器集超带宽视频信号采集、实时高分辨率数字图像处理、二维高阶数字滤波等高端图像处理技术于一身,具有强大的处理能力。控制器采用多总线并行处理机制,能根本上保证对所有输入视频进行全实时处理,图像无延迟、丢帧现象。
       BC-DP系列拼接控制器支持多种视频输入模式,包括复合视频、计算机视频、IPV网络摄像头信号等。支持多种输入输出接口,输入支持VGA、DVI、HDMI、CVBS、Ypbpr、SDI、HDBaseT、Optical Fiber等, 输出支持VGA、DVI、SDI、HDMI、HDBaseT、Optical Fiber等,支持多组分辨率及输出显示模式,可根据现场的需求任意调整。其中,复合视频支持信号格式自适应,计算机视频支持目前几乎所有的常见显示分辨率,单通道支持 4088x4088在内的多种超高分辨率信号接入,同时用户也可根据现场需求,任意调整输出显示分辨率,满足不同现场的使用需求。

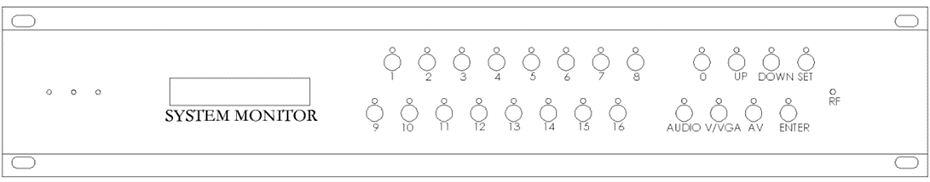

        BC-DP系列拼接控制器具有便捷的人机接口,支持面板按键、网络、串口、中控、移动终端等多种控制功能,高性能的处理及传输速率可应用于对系统稳定性、安全性、集中性有着较高需求的场所,可广泛应用于安防监控、会议、能源、指挥控制等多种领域。
拼接控制器设备
        纯硬件架构

        采用纯硬件架构,系统核心为大规模的FPGA阵列,其内部无任何CPU和操作系统,安全稳定,依靠强大的图像处理芯片,BC-DP系列拼接控制器在运算速度及处理能力上具有鲜明的优势,系统本身不是一台普通的计算机或图形工作站,而是一台专业的图像处理设备,和基于工控机插卡式的拼接器有本质的区别。

        底板交换技术

        采用先进的底板交换技术,区别于传统的总线架构,保证信号的处理和交换通过多条链路进行,避免了总线技术传输带宽受限、死机、病毒等诸多问题,信号的处理速度与通道数量的多少无关,确保大规模图像信息接入,即使再多的信号源,也不会影响系统的正常使用。

       模块化结构设计

       采用模块化结构设计,一台拼接处理器由多个模块结构组成,包括输入模块、输出模块、控制模块、数据模块、电源模块等,支持各种模块的任意插拔更换处理,便于更好的对系统进行任意配置管理,有利于对系统故障的快速检测和及时恢复,方便系统的升级及维护。

       灵活的插拔

       BC-DP系列拼接控制器是一台配置灵活的图像处理设备,采用先进的结构设计和创新的理念,便于对系统进行操作和使用,灵活的热插拔技术,当系统板卡发生故障时,仅需对相应的板卡进行配置即可,不影响系统的正常使用。
液晶拼接屏拼接控制器设备
       丰富的接口配置

       BC-DP系列拼接控制器支持多种输入输出板卡类型,能够提供丰富的输入输出接口,可根据用户的具体需求进行相应的配置,支持VGA、DVI、Ypbpr、HDMI、CVBS、SDI、IP、HDBaseT、Optical Fiber等接口输入和VGA、DVI、SDI、HDMI、HDBaseT、Optical Fiber等多种接口输出,支持板卡任意混合接入,满足用户对多种信号接口的需求。

        超大规模信号接入

        BC-DP系列拼接控制器单机最大支持256路DVI/RGB,256路Video信号输入,支持256路信号输出,支持设备的升级和板卡的任意扩展,输入最大支持4088×4088信号分辨率,输出最大支持1920×1200,可自动识别信号输入的类型和规模。

        超高分系统应用

        BC-DP系列拼接控制器支持多种超高分系统的采集应用,包括GIS、GPS、SCADA、SIG等专业显示应用数据均可在显示屏上显示,方便多种专业平台系统的应用,为数字城市、应用指挥、公共安全、电力调度、石油采矿等多个领域的大屏幕显示系统带来了先进的解决方案。
大屏拼接控制器设备
        网络IPV视频解码

        BC-DP系列拼接控制器支持IPV网络视频信号解码,支持多种品牌网络摄像头接入,无需加入任何软件及硬件解码设备,系统结构更加简洁,支持CIF、D1、720P、1080P等多种格式的信号解码,满足多种以IP监控为主的显示环境需求。

        强大的图像处理技术

        BC-DP系列拼接控制器具有强大的图像处理功能,接入BC2000系统的多种信号源可根据需求进行任意方式显示功能,支持图像任意组合拼接、开窗、移动、缩放、跨屏、叠加、复制、预监等多种显示功能应用,支持任意单个显示单元内开启多达16个全实时活动视窗,方便多种高端领域对系统的应用。

        影像自动识别技术

        采用影像自动识别技术,信号接入类型及板卡的插拔无需通过复杂的操作即可自动读取,通过软件设置,方便对当前接入的信号进行快速识别,用户只需通过软件界面就可了解当前接入的信号种类及规模。

        场景预案编辑

        接入系统的多种信号源可根据需求进行多个场景预案的编辑功能,将信号窗口按需求摆放成相应的模式场景并命名,点击调用相应的场景即可将当前所保存的场景调用显示,可保存多达128种场景模式,便于用户操作。

        输出颜色调整功能

        系统具有输出颜色调整功能,可对相应的输出接口进行亮度、对比度、饱和度的调整,针对屏幕颜色不一致、色彩不统一问题,对相应的参数指标进行调整,减少了一系列不必要的麻烦。

        冗余电源安全设计

        系统支持N+1冗余电源配置功能,在某些重要场合对突发断电事故快速恢复,当系统出现断电等故障时,可迅速跳转到冗余设备,避免系统断电造成不必要的损失。

        多信号复制功能

        系统支持信号复制功能,可在软件上将任意信号添加复制通道,单个信号源可最多复制16次,复制过的信号源窗口可进行移动、缩放、漫游叠加等多种显示功能。

        预监、实时监控及回显

        BC-DP系列拼接控制器支持硬件预监、实时监控以及软件回显模式,硬件预监及实时监视通过本地显示器对当前大屏上显示的内容进行实时和预先查看功能,软件回显功能可通过软件界面实现图像的监视功能,做到方便、快捷、实用,便于对系统状态的及时掌控,满足多种领域的显示需求。
拼接控制器设备机箱

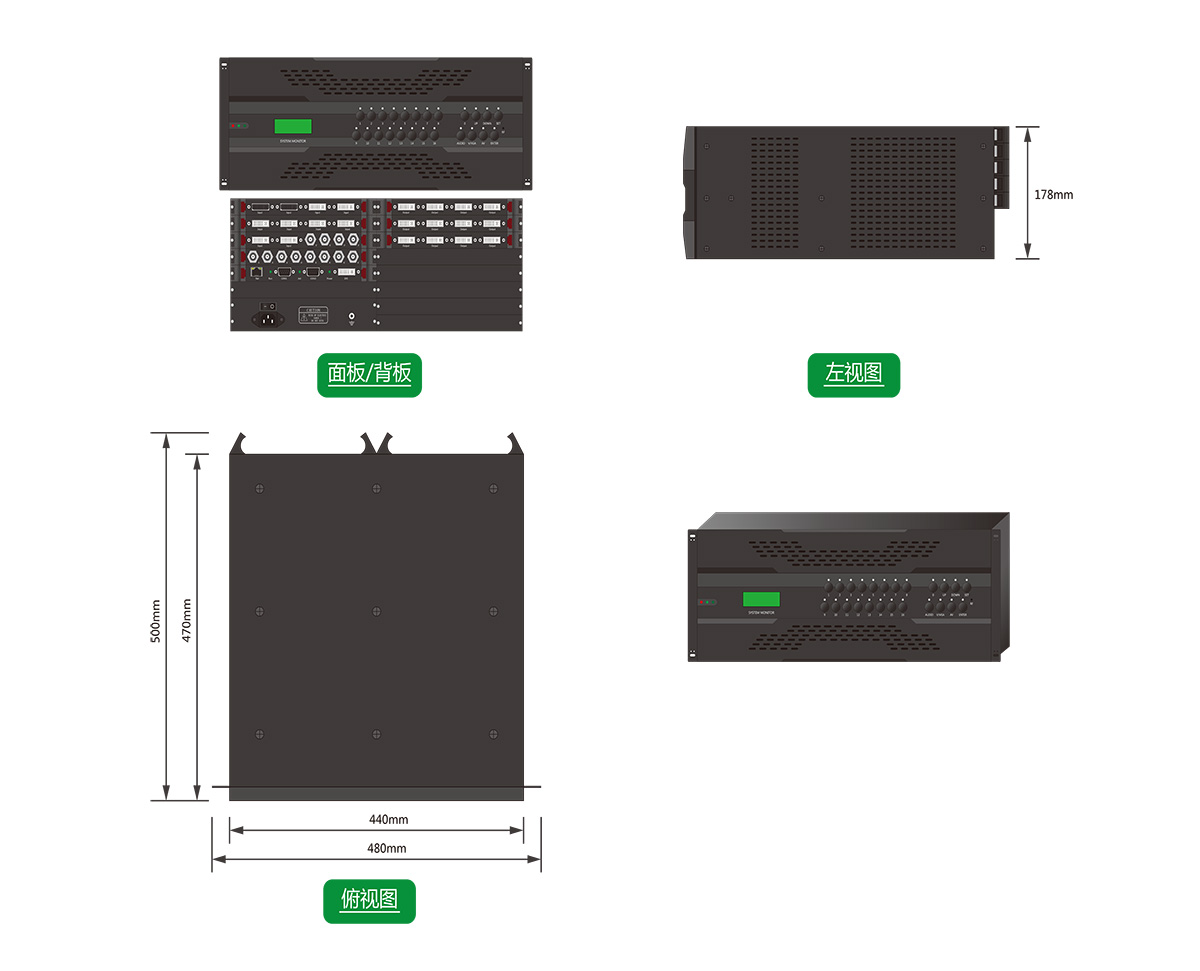

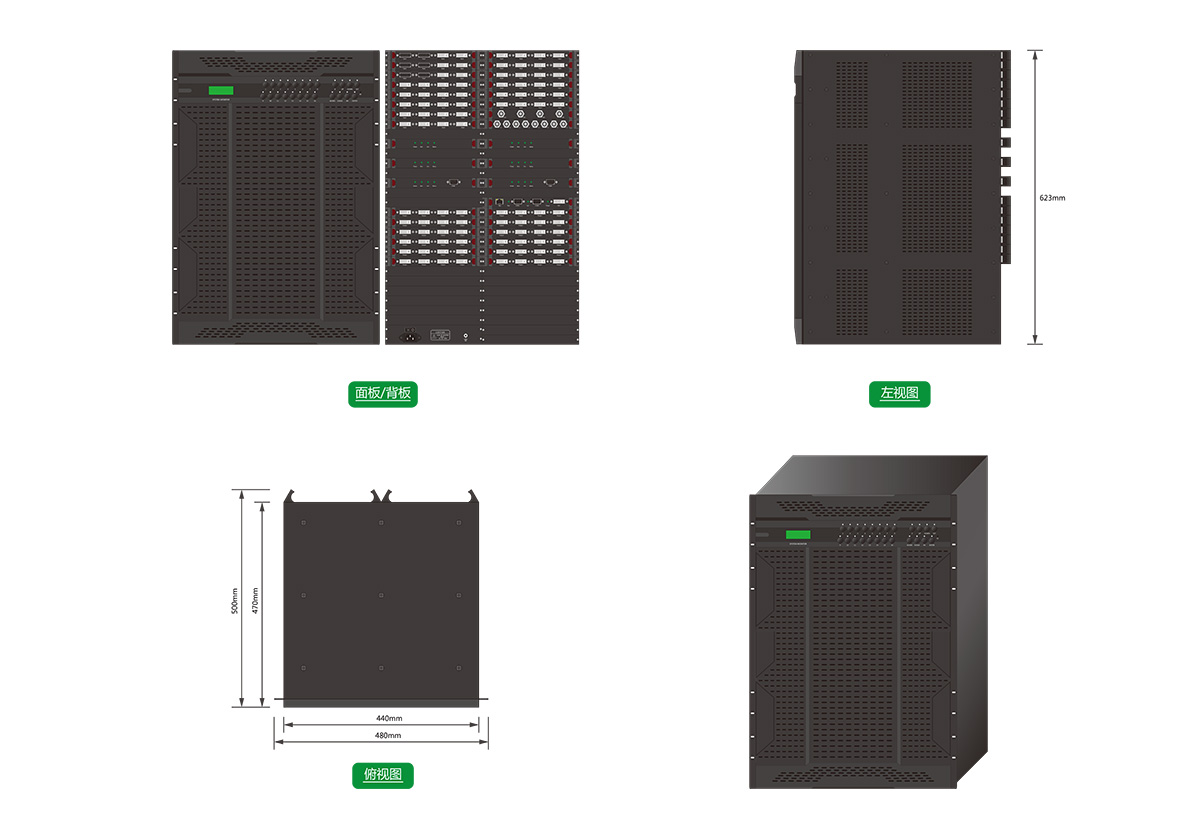

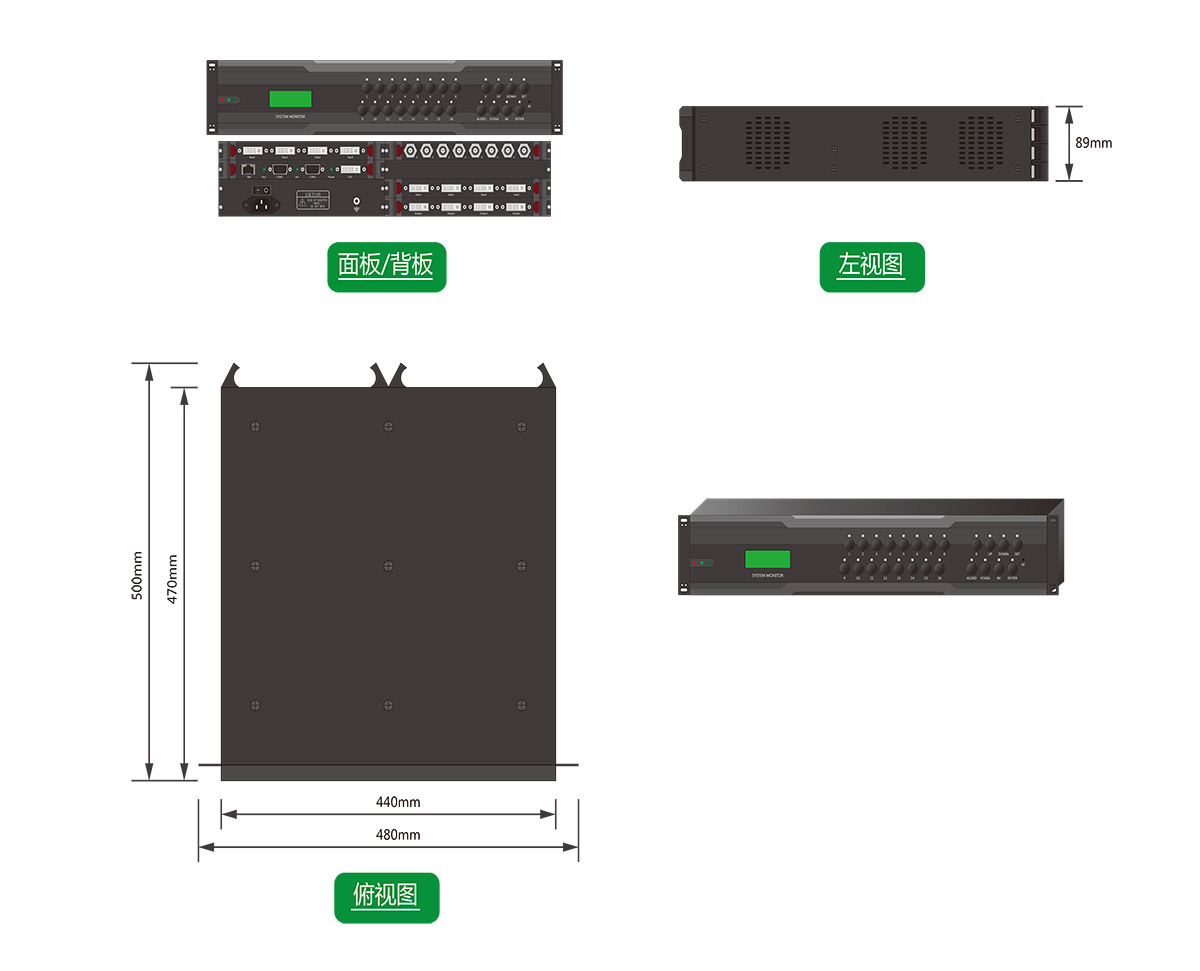

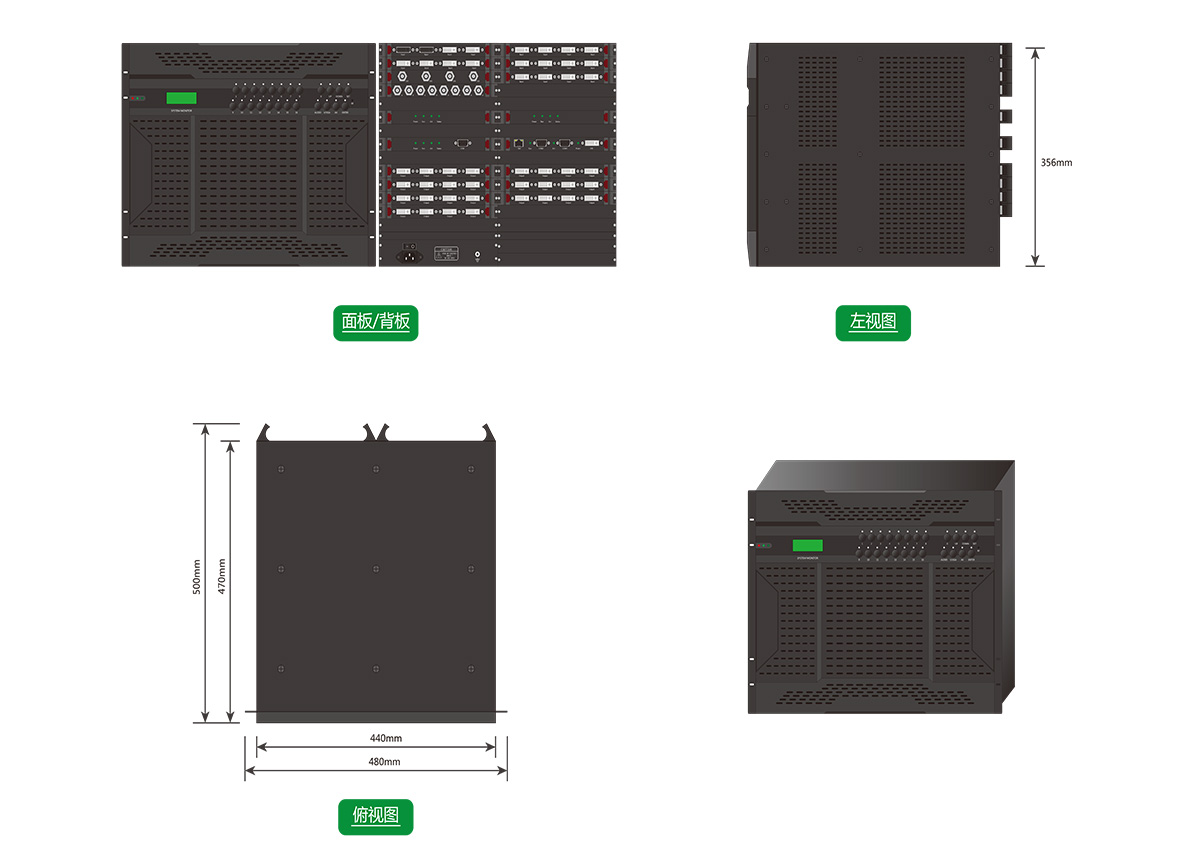

        多种可选机箱规格

        采用先进的机箱结构设计,针对不同的输出、输入信号种类及数量可制定相应的可选输入输出机箱规格,目前具有2U、4U、8U、14U、24U等多种可选机箱规格,可制定特殊规格设备,方便配置。

       多用户权限功能

       系统具有先进的管理软件,支持多元化控制,具有多用户控制功能,可通过软件划设操作权限,依据权限级别制定不同的操作功能,级别不同,所具有的权限也不同,避免非法操作及权限逾越,便于操作。

       安全稳定运行

       采用纯硬件设计,系统无任何CPU和操作系统,不会发生病毒死机等常见现象,可长时间运行,支持24小时、365天连续运行使用。

       软件管理平台

       BC-DP系列拼接控制器具有可选的软件管理平台,系统支持CS或BS架构的软件控制,CS通过在控制端安装控制软件进行系统的管理,BS架构可通过WEB网页浏览器登陆软件管理界面实现系统的管理,方便不同现场环境的应用。

       多种控制方式

        BC-DP系列拼接控制系统支持多种控制方式,支持RS232串口、网络、面板按键、中控、PAD及手机等移动终端进行控制,满足多种显示需求。

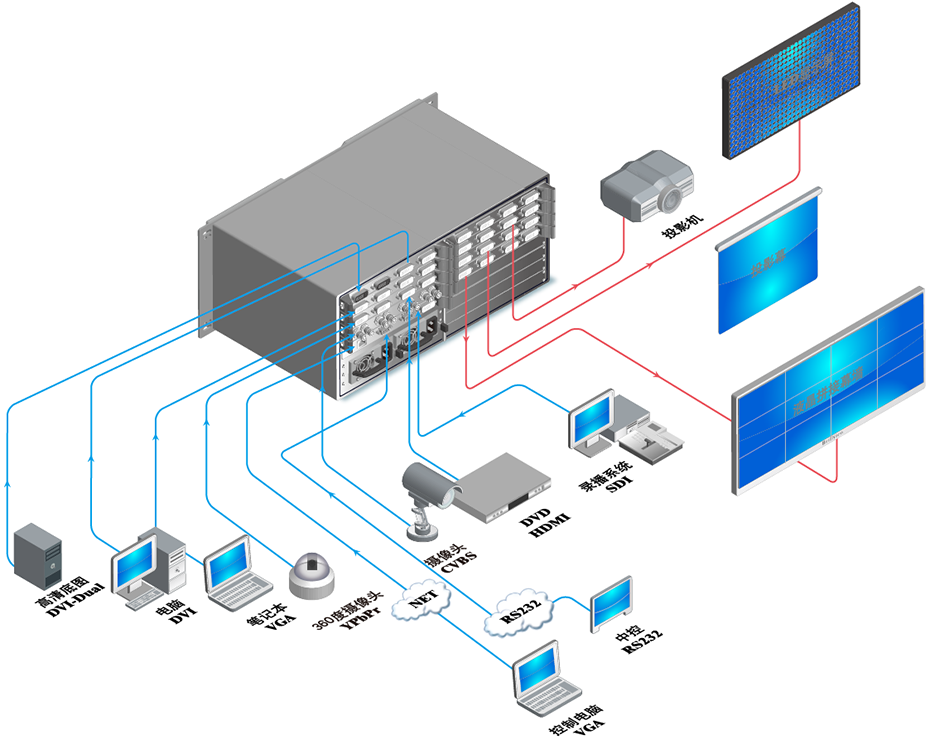

拓普图
        BC-DP系列拼接控制系统主要由信号源、BC-DP控制器主机、控制端及显示设备组成,前端的多种信号源包括DVI Duallink、DVI、VGA、Ypbpr、HDMI、SDI、CVBS、HDBaseT、Optical Fiber等信号通过相应的输入板卡混插接入到VP2000系列拼接控制器,通过输出端连接到相应的显示设备,包括DLP拼接、LCD拼接、LED等显示设备上进行图像的任意移动、缩放、漫游、叠加、多画面等多种显示功能,控制端采用相应的控制设备对整个系统进行有效的管理和控制。
