液晶拼接屏在使用过程中有时候为什么会出现画面故障？

文章来源：博慈人气：发表时间：2018-12-18 16:43【小中大】

液晶拼接屏作为一整套大屏拼接控制系统，受前端设备、控制主机设备、视频频率范围和输入信号幅度等因素的影响，常常会造成画面故障的问题。
液晶拼接屏在使用过程中有时候为什么会出现画面故障？

一、前端设备、控制主机设备以及终端设备之间的电位有电位差也会干扰视频信号，造成图像信号的畸变或图像出现滚道。如果在整个系统带电接入时，可能因为前后端设备的地线之间的电位差造成地对地跳火，这一跳火严重时会击毁输入端的元件或PCB板砂锅内的地级敷线。造成输入端开路，输入无图像故障。
因此液晶拼接屏显示系统工程的建设应严格按规范设计、施工。接地母线应采用足够截面积的铜制导线，确保前后端的地对地电阻小于1欧姆，接地线不得形成封闭回路，不得与强电网零线短接或混接。
二、由于视频频率范围较宽，视频信号在传输过程中较易受到干扰，从而影响图像质量。干扰严重的可能造成图像扭曲、变形、滚道、行场不同步。所以监控系统安装过程中，视频线必须远离电磁波干扰源。

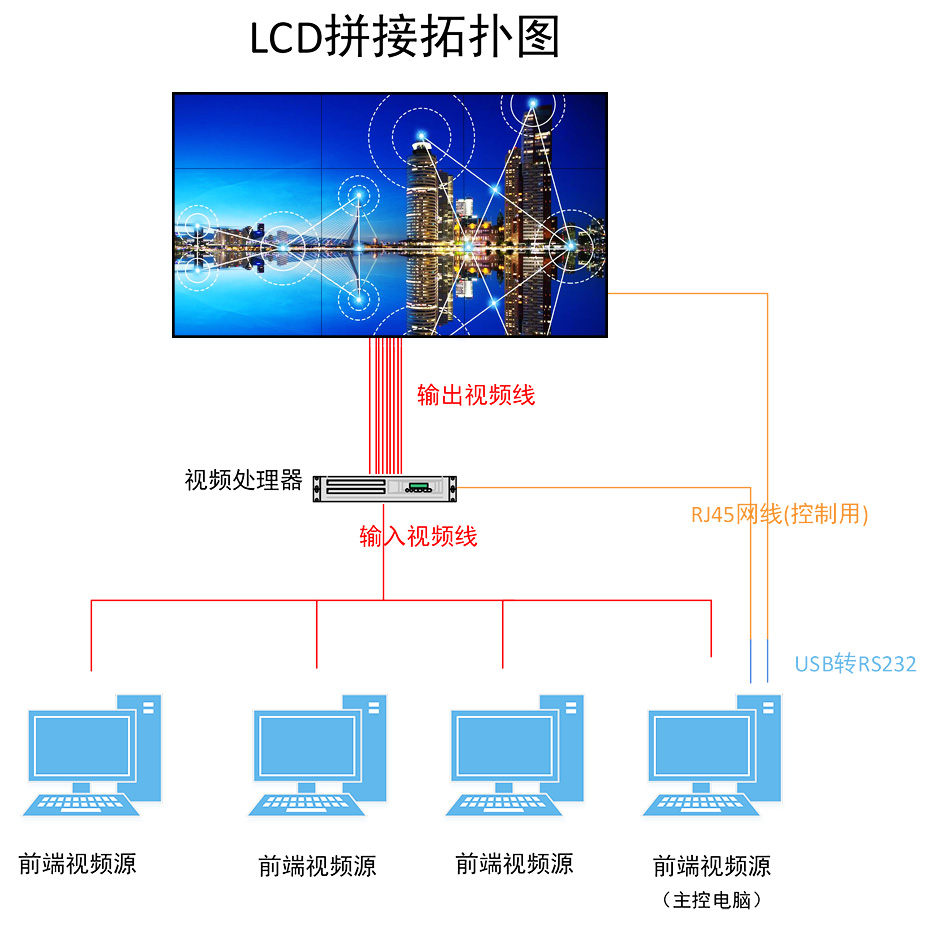

液晶拼接屏接线

三、专业液晶拼接电视墙的输入信号幅度为1Vp-P±3dB，输入阻抗为七十五欧姆。因此，如果输入信号由于线缆衰减、阻抗不匹配或传输电缆的BNC头制作不规范等原因，造成输入信号幅度远低于0.7p-p，或者由于摄像机的输出不规范或接入了某些不规范的接入设备导致输入信号幅度远大于1.4Vp-p时，均有可能造成图像失真等故障。
以上是博慈工程师根据多年经验以及拼接屏在使用过程中最为经常出现的一些画面故障，如果想了解更多拼接屏基础，可咨询博慈专业工程师，热线：400-808-7853
